USB-Seriell-Adapter

Der USB-Seriell-Adapter ermöglicht die Verbindung einer UART-Schnittstelle mit USB. Er lässt sich zum Beispiel zum Debugging von Mikrocontroller-Schaltungen verwenden. Um sowohl 3,3 als auch 5 Volt Zielsysteme zu unterstützen, lässt sich die Spannung auf der seriellen Seite mit einem Schalter umschalten.

Platine USB-Seriell-AdapterDas Layout ist für einen doppelseitigen, nicht durchkontaktierten Prozess ohne Lötstoplack ausgelegt. Der Schalter und der Steckverbinder sind deshalb gewinkelt, um ein Anlöten von oben zu ermöglichen.

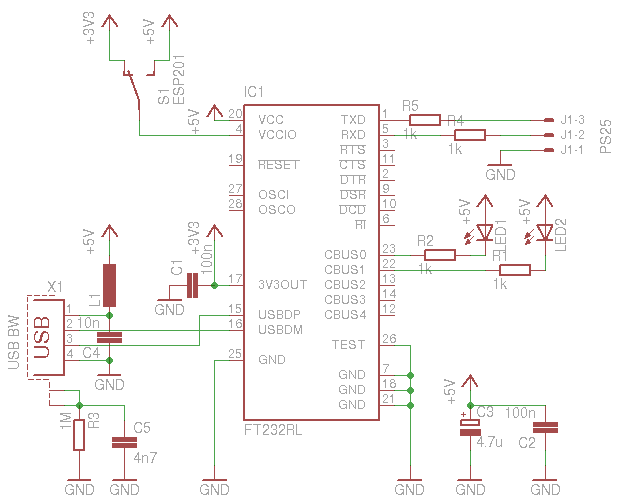

Schaltplan

Der Schaltplan entspricht im Wesentlichen der Schaltung aus dem Datenblatt des FT232. R4 und R5 dienen zur Strombegrenzung bei eventuellen Beschaltungsfehlern. Der USB-Schirm ist mit einem RC-Filter mit der Schaltungsmasse verbunden (siehe Appnote Cypress).

Schaltplan USB-Seriell-Adapter

Stückliste

Label Reichelt-Bestellnummer
IC1 FT 232 RL
S1 SS ESP201
J1 PS 25/3W BR
L1 BLM21AG 102
X1 USB BW

Alle anderen Teile sind Standardteile und ergeben sich aus dem Schaltplan.

 Downloads

EAGLE-Dateien für USB-Seriell-Adapter

Größe:57.1 KiB
Datum:18. November 2013
